Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par socket »

Bonjour .

Je regarde beaucoup Pinterest , et, des déneigeuses me tapent à l'oeil , mon prochain moc , sera celle ci
https://www.railpictures.net/viewphoto. ... 244&nseq=3

J'ai une question à vous poser et regardez bien cette vidéo
https://www.youtube.com/watch?v=lFT7SxZwze8

Cet engin est innovant mais ne ressemble pas à ma déneigeuse BNSF dont la partie supérieure est sur une tourelle .

L'intéret , c'est le support sous le chassis qui soulève la déneigeuse , en lego, je sèche.
J'ai pensé à une vis sans fin et 1 volant en haut , je réfléchis .
Une idée??

pour la partie rotatives, ce sera non fonctionnel car la face avant est sécable , les 2 éléments s'écartent .

La loco qui tracte sera construite plus tard .
Merci de vos conseils .
jm

Avatar du membre
JimmyMarco
Membre
Membre
Messages : 250
Enregistré le : 30 janv. 2015 20:54

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par JimmyMarco »

Bonjour socket, :smile:

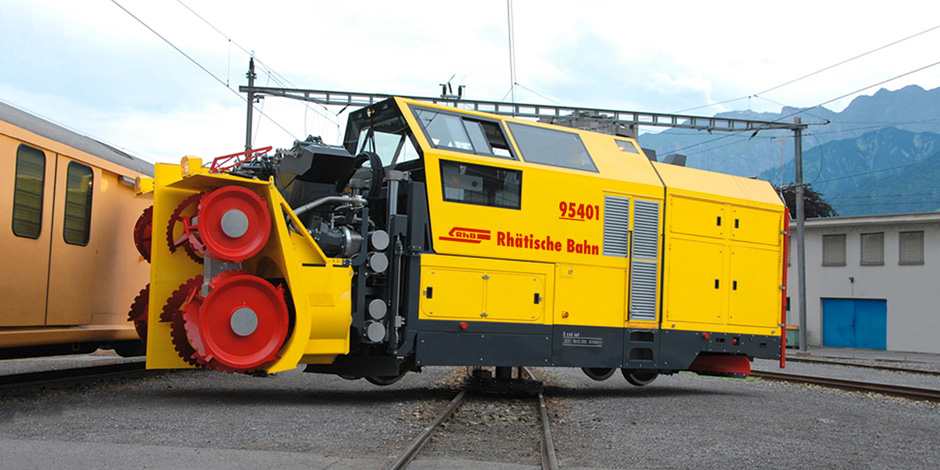

En cherchant des vidéos et images sur les Rhb modèles 95401 95402 95403 et 95404, j'ai trouvé des vues de ces impressionnantes machines :

Démo de la Rhb 95404 en courte vidéo.

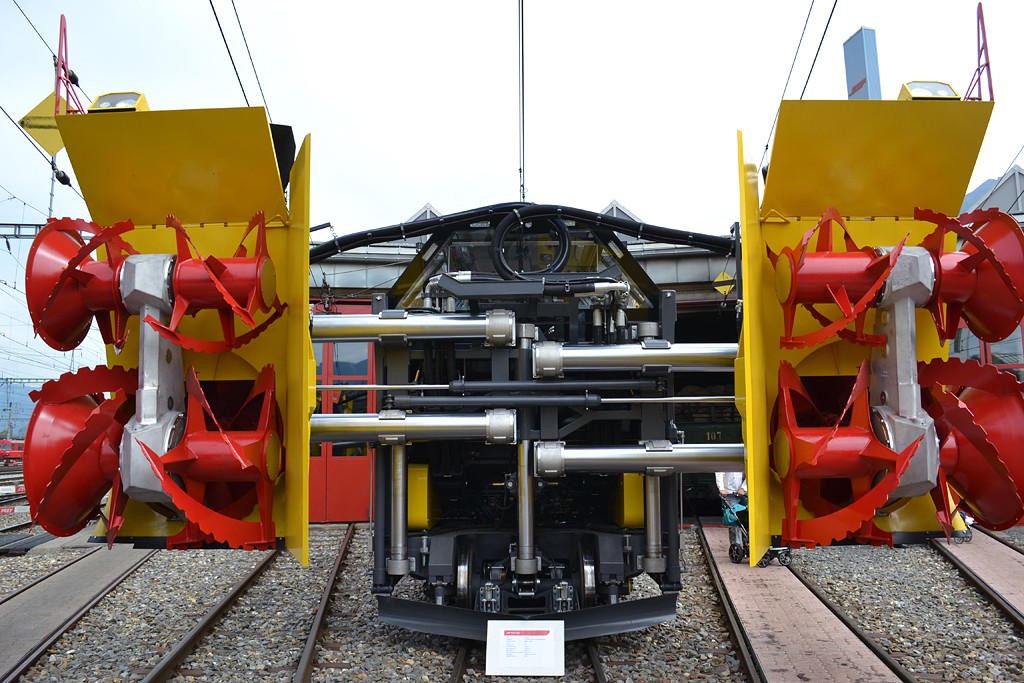

Gros plan sur le support pivotant.





Pour le mécanisme soulevant et pivotant l'engin, je n'ai pas encore d'image bien précise en tête.
Peut-être avec une pièce de ce style, elle a sa propre vis-sans-fin interne :


Tu penses la réaliser en 8 ou 10 tenons de large ?

En tout cas, beau défi technique que tu t'es lancé là !

Bonne continuation. :smile:
@+++
►░█▀▀▀░░░░░░░░░░░█░░█▀▀▀░░░░░░░░░░░░░░░◄
►░█░▀█░█▀█░█▀█░█▀█░░█░▀█░▄▀█░█▀█▀█░███░◄
►░█▄▄█░█▄█░█▄█░█▄█░░█▄▄█░█▄█░█░█░█░█▄▄░◄

socket
Membre
Membre
Messages : 882
Enregistré le : 03 nov. 2011 14:42
Localisation : Saint Martin des Champs prés de Morlaix (29)

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par socket »

Salut.
Merci de tes conseils .
Je vais étudier , les plans sont intéressants , ce qui m'a manqué , je vais quelques rectifications , déjà, c'est une belle bète .
Le hic , ce sont des trains en 6 tenons de large , toujours depuis mes débuts il y a 58 ans .
Théoriquement, ça devrait marcher, je vous tiens au courant .
A++
jm toujours curieux de ces machines

Avatar du membre
JimmyMarco
Membre
Membre
Messages : 250
Enregistré le : 30 janv. 2015 20:54

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par JimmyMarco »

Bonsoir, :smile:

Quand je pensais 10 tenons, c'était pour la largeur hors-tout de l'engin, 8 tenons à l'intérieur donc.
En partant de cette idée, j'ai imaginé une amorce de structure interne :



Pour permettre le pivotement de l'engin, il y a une mini-turntable 2x2 noire au-dessus des deux briques rondes percées X, liées en plus par un axe 3 L passant même dans la plate ronde 6x6.

J'ai essayé avec LeoCad et LDD mais je passe un temps fou à chercher les pièces, alors qu'avec Metasequoia, je sais quels sont leurs noms et où elles se trouvent.

J'espère que ça t'aidera.

Je me suis bien amusé à tester quelque-chose de différent que suivre une notice, et le modélisme ferroviaire fait partie de mes centres d'intérêt.

Bonne continuation. :smile:
@+++
►░█▀▀▀░░░░░░░░░░░█░░█▀▀▀░░░░░░░░░░░░░░░◄
►░█░▀█░█▀█░█▀█░█▀█░░█░▀█░▄▀█░█▀█▀█░███░◄
►░█▄▄█░█▄█░█▄█░█▄█░░█▄▄█░█▄█░█░█░█░█▄▄░◄

socket
Membre
Membre
Messages : 882
Enregistré le : 03 nov. 2011 14:42
Localisation : Saint Martin des Champs prés de Morlaix (29)

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par socket »

Bonjour.
Merci pour tes explications techniques , j'ai commandé la pièce principale .
Etant fils et petit fils de cheminot , le train est ma passion , La SNCF ne m'intéresse pas beaucoup sauf la Z850 , la vapeur 242A1, le Tgv duplex , je m'intéresse beaucoup aux trains américains , engins spéciaux , plusieurs topics .
Mes voyages y sont pour quelque choses , j'aimerai bien voir la Canadian Pacific holiday train en vrai
A+++
jm créateur de trains, bateaux, ponts

socket
Membre
Membre
Messages : 882
Enregistré le : 03 nov. 2011 14:42
Localisation : Saint Martin des Champs prés de Morlaix (29)

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par socket »

Bonsoir.
Pouvez vous me dire si cette référence :
https://www.bricklink.com/v2/catalog/ca ... conly%22:0}

a la meme équivalence, en terme de diamètre, à cette référence en orange , rien en rouge .:
https://www.bricklink.com/v2/catalog/ca ... =41530#T=C

Ca c'est la partie inférieure .
----------------------------------------------------------------------------------------------------

Pour la partie supérieure des rotatives, j'utile ceci :
https://www.bricklink.com/v2/catalog/ca ... conly%22:0}

en équivalence
??? en rouge ??


il y avait bien cette référence
https://www.bricklink.com/v2/catalog/ca ... P=2958#T=C

à peindre en rouge, il y a des roues rouge et noir en sticker, ça dépareille .
Merci de votre aide .
jm

Avatar du membre
JimmyMarco
Membre
Membre
Messages : 250
Enregistré le : 30 janv. 2015 20:54

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par JimmyMarco »

Coucou, :smile:

Dans ce que tu donnes comme liens, il n'y a pas deux pièces du même diamètre :

Disque 3x3 : 24 mm
Hélice 3 pales : 27 mm
Engrenage 28 dents : 30 mm
Hélice 8 pales : 37 mm

Disque 5x5 : 40 mm ... rouge sombre, déco noir ... Réf : 32439apb02
Engrenage 36 dents : 40 mm ... mais pas de rouge ... Réf : 32498
Hélice 4 pales : 40 mm ... mais pas de rouge ... Réf : 2479
Rotor fin 3 pales : 40 mm mais pas de rouge ... Réf : 44374

C'est vrai qu'il est difficile de trouver des pièces rouges dans ce registre de forme.

Peut-être que dans les Technic Connectors il y aurait des pièces intéressantes à trois ou quatre branches.
Ou dans les Plates Rounds ... genre Réf : 35443

Bonne continuation. :smile:
@+++
►░█▀▀▀░░░░░░░░░░░█░░█▀▀▀░░░░░░░░░░░░░░░◄
►░█░▀█░█▀█░█▀█░█▀█░░█░▀█░▄▀█░█▀█▀█░███░◄
►░█▄▄█░█▄█░█▄█░█▄█░░█▄▄█░█▄█░█░█░█░█▄▄░◄

socket
Membre
Membre
Messages : 882
Enregistré le : 03 nov. 2011 14:42
Localisation : Saint Martin des Champs prés de Morlaix (29)

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par socket »

Bonjour.

Merci.
Pour que l'ensemble soit cohérent , je continue ce que j'ai déjà fait .
Si nouveauté , j'y reviendrai mais je doute avec lego .
Bonne continuation .
jm

socket
Membre
Membre
Messages : 882
Enregistré le : 03 nov. 2011 14:42
Localisation : Saint Martin des Champs prés de Morlaix (29)

Re: Déneigeuse Rhb 95403 de la Bernina en Suisse

Message par socket »

Salut.
Quelques nouvelles, sans photos, ça se présente bien , meme très bien , je salive.....
J'ai utilisé les red round plate 3x3, ce n'est pas vilain du tout.
J'ai reçu la pièce technic avec vis sans fin pour soulever l'engin, bonjour les rapports de force , montée, équilibrage des cotés , je vais faire un caisson intérieur pour soulager , ce caisson coulissera entre les parois extérieurs de la déneigeuse , je vous expliquerai .
La locomotive est presque finie .
C'est un domaine inconnu pour moi, un défi de plus .
A bientot .
jm
